油氣田沼氣硫化氫在線監測分析系統

油氣田沼氣硫化氫在線監測分析系統系統簡介

贏潤集團研發生產的ERUN-QZ9300油氣田沼氣硫化氫在線監測分析系統油氣田凈化后沼氣中硫化氫H2S氣體濃度連續在線監測分析需求而設計的解決方案，專門運用于沼氣生產工藝，它由預處理單、分析單元元構成，自動完成采樣、排水等操作，實現24小時無人值守，大大減少了人工負荷，保證系統長期穩定、準確、連續自動在線運行。分析儀表用于在線測量樣氣中H2S等氣體濃度，儀表所測組分可根據客戶需求組合，該儀表實時反應出被測氣體的成分變化。同時測試數據可通過RS-232或RS-485、4-20mA輸出接口傳輸?shù)缴霞?jí)集中控制系統，為實現遠程的監測、工藝調整提供實時依據。

油氣田沼氣硫化氫在線監測分析系統技術參數

成分分析單元整體采用模塊化設計，模塊化傳感器單元，維護更為簡單易操作。

1、測量組分：H2S
2、測量方法：ECD電化學傳感器技術
3、測量量程：0-50ppm（量程可以根據用戶實際需求配置）
4、精度：≤±2%FS
5、重復性：≤1%
6、響應時間：T90≤30秒
7、供電電源：220V±20% 交流 50Hz±1Hz
8、輸出信號：標準RS-232/485、DC 4～20mA電流輸出；
9、外形尺寸：400mm×400mm×250mm
10、儀器重量：約140kg
11、工作溫度：(5～45)℃
12、相對濕度：≤85%
13、大氣壓力：70～106kpa

油氣田沼氣硫化氫在線監測分析系統系統要求

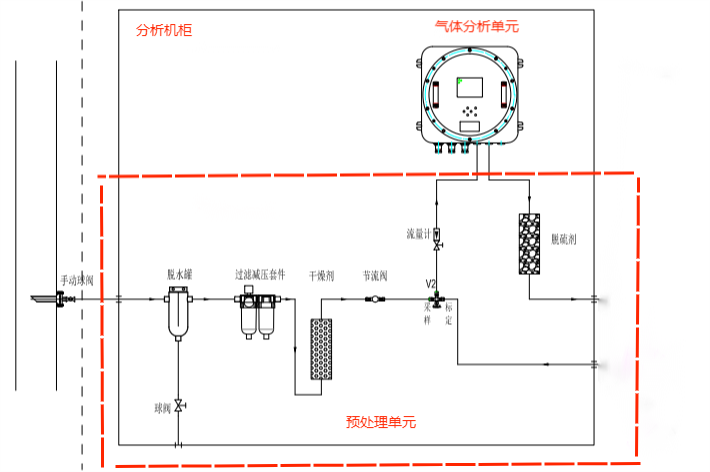

前端預處理：背景氣進入系統前需進行初步的過濾，首先經過脫水罐和過濾器，該裝置會除去液態水和氣體中懸浮顆粒物及油霧，達到初步凈化樣氣的目的前端預處理的使用數量跟采樣的點數一一對應；
分析儀表：凈化后的沼氣需滿足0.7-1.2L/min的進氣流量，確保儀表的檢測準確性，同時儀表界面也是所有控制方面設置的中樞。

1、適應工況
取樣距離：＜10m
樣氣壓力：≥40kpa 壓力穩定(壓力較低時請選用采樣泵配置)
樣氣溫度：≤60℃
樣氣濕度：可適用飽和水汽

2、工作條件
環境溫度：(5-45)℃
相對濕度：≤85%
供電電源：AC220v 50 Hz 3kw
分析小屋：2400×2400×2500（長×寬×高），設備安裝于分析小屋內，配有氣體檢測報警、通風及照明裝置
環境氣壓：海拔低于2500m
無陽光直接輻射
無強電磁場干擾
無機械振動
工作位置：水平
安裝位置：室內放置

油氣田沼氣硫化氫在線監測分析系統安裝要求

1、系統安裝技術要求
為保證系統能實時反映工況、減少滯后、保證安全。取樣點與分析柜之間距離在滿足設備安裝條件的情況下應盡可能短；
分析柜外形：前、后開門，后側為電源入口、氣路出入口及排液口，請留有空間；
分析小屋要求：分析小屋尺寸推薦大于2400（長）*2400（寬）*2500（高）。房?jī)?nèi)溫度在＋5～45℃范圍內；
分析室內需加裝防爆型工業排風扇和照明系統,以保證室內人員安全
電源:3*1.5mm2電纜,總功率≤3kw
室外溫度低于0℃時，室外排水管應有保溫防凍措施
配電箱及內部元件、標氣固定架，以及小屋內公共設施由用戶提供

2、管路要求
取樣管道（由用戶提供）
取樣管道需用四分取樣管（DN15，ø20），末端并用1/2"球閥連接，并引至安裝儀表附近1米內
排氣、排水管道（由用戶提供）
尾排管：1/2"不銹鋼管，具體參考施工圖紙
排水管：1/2"不銹鋼管，具體參考施工圖紙

3、線路要求
用戶自備配線如下：
用戶電纜引線：向下至電纜槽溝
系統供電：工作電源 3*1.5mm2總功率≤3kw
信號線：包括輸入、輸出 2*A*0.75mm2屏蔽線，A為儀表組分，引至中控，應有備用線

油氣田沼氣硫化氫在線監測分析系統設備清單

1、供貨清單

序號	名稱	型號和規格	數量	單位	備注
1	分析機柜	ERUN-QZ9300分析系統	1	套	/
1.1	標準分析機柜	1600×700×600mm	1	套	/
1.2	重力除水罐	/	1	個	/
1.3	過濾器	SY4000	1	個	/
1.4	疏水閥	SY-01	1個/路	個	/
1.5	不銹鋼管	6mm直徑	3	根	/
2	分析儀	ERUN-QZ9131	1	臺	/
3	校準裝置：氣體及減壓閥等	H2S/N₂一套，減壓閥2個（根據需求配置）	1	套	/
4	備品備件	安裝輔材、濾芯	1	套	/

2、技術文件、隨機資料清單

序號	文件或資料名稱	數量	到買方時間	備注
1	《分析儀表使用說明書》	1份	與設備同時到達	/
2	《現場安裝圖》	1份	與設備同時到達	/
3	系統合格證	1份	與設備同時到達	/
4	儀表合格證	1份	與設備同時到達	/
